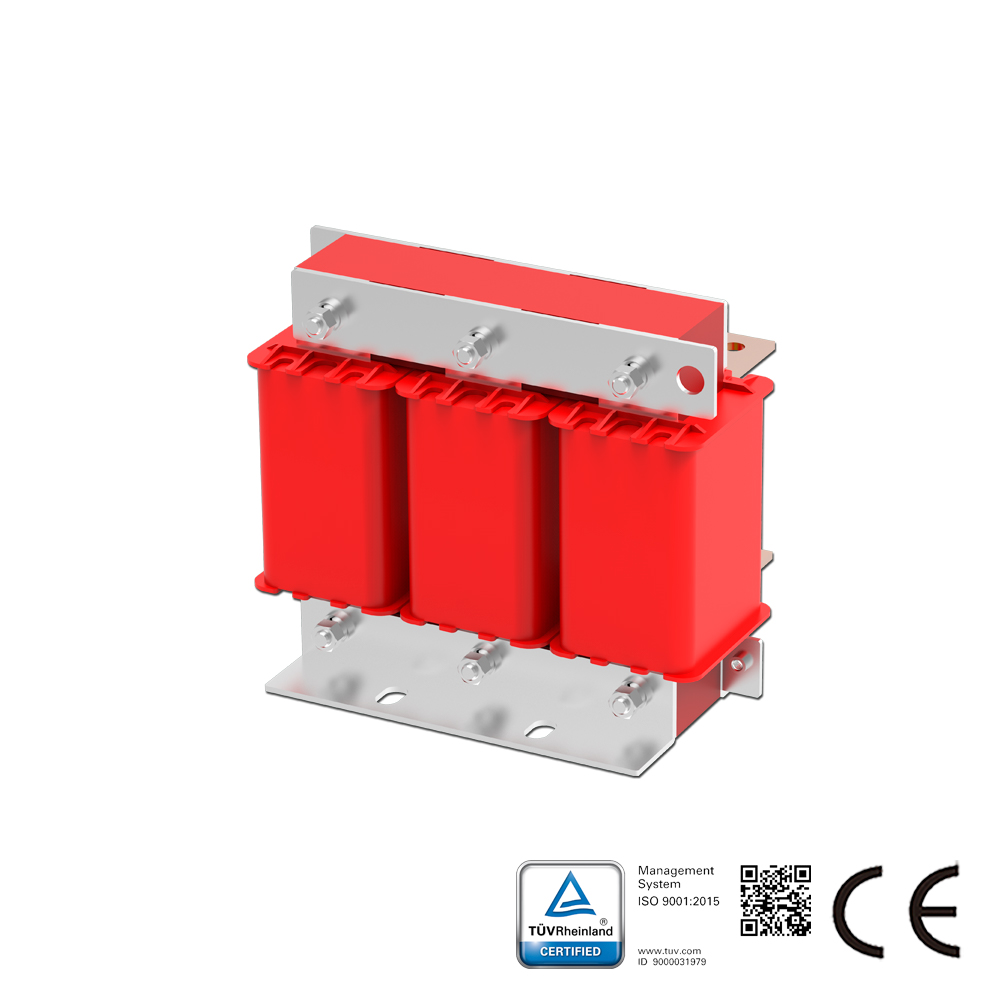

三相交流輸入電抗器 55kw 150A 400V，2%

型號：SKS-ACL-0150-AL/4-2

Description of Line Reactor: SKS-ACL series Line Reactor are placed in series with electrical equipment to introduce a specific controlled impedance to the AC circuit. This series are applied at AC drive input side to suppress inrush voltage, reducing inrush and peak current, improving real power factor, restraining grid harmonics and improving the output current waveform. AC Line Reactor also known as input Reactor, AC Choke.

產品或解決方案諮詢

線上對話

瀏覽次數：55

AC/DC	AC
IP 防護等級	IP00
額定電壓範圍 (V)	400
單相/三相	三相
功率範圍 (KW)	55
工作頻率	50/60Hz
額定電流範圍 (A)	150
重量 (kg)	15
電抗率	2%

產品詳情

Description of Line Reactor:

SKS-ACL series Line Reactor are placed in series with electrical equipment to introduce a specific controlled impedance to the AC circuit. This series are applied at AC drive input side to suppress inrush voltage, reducing inrush and peak current, improving real power factor, restraining grid harmonics and improving the output current waveform. AC Line Reactor also known as input Reactor, AC Choke.

功能和特點

三相輸入電抗器的作用：
輸入電抗器用來限制電網電壓突變和操作過電壓引起的電流衝擊；對諧波起濾波作用，以抑制電網電壓波形畸變；平滑電源電壓中包含的尖峰脈衝，平滑橋式整流電路換相時產生的電壓缺陷；有效地保護變頻器和改善功率因數，能阻止來自電網的干擾，減少整流單元產生的諧波電流對電網的污染。

三相輸入電抗器特點：
採用了高性能的箔式繞組結構，具有電流電阻小，抗短路能力強，短時間過載能力強；
採用高性能的F級以上的複合絕緣材料，使產品在嚴酷的工作條件下依然可以保持可靠的性能；
電抗器設計磁通密度低，線性度好，過載能力強，配合真空壓力浸漬工藝電抗器的噪音小；
鐵芯採用優質低損耗冷軋取向矽鋼片，電抗器損耗小，效率高，溫升低。

三相輸入電抗器的檢測標準：
額定工作電壓：400V；
抗電強度：鐵芯-繞組3000VAC/50HZ/5Ma,10S無飛弧擊穿；
絕緣電阻：鐵芯-繞組1000VDCΩ,絕緣阻值≥100MΩ；
電抗器噪音：小於65dB(與電抗器水平距離點1米測試）；
產品執行標準：GB19212.1-2008 GB19212.21-2007 GB1094.6-2011；
