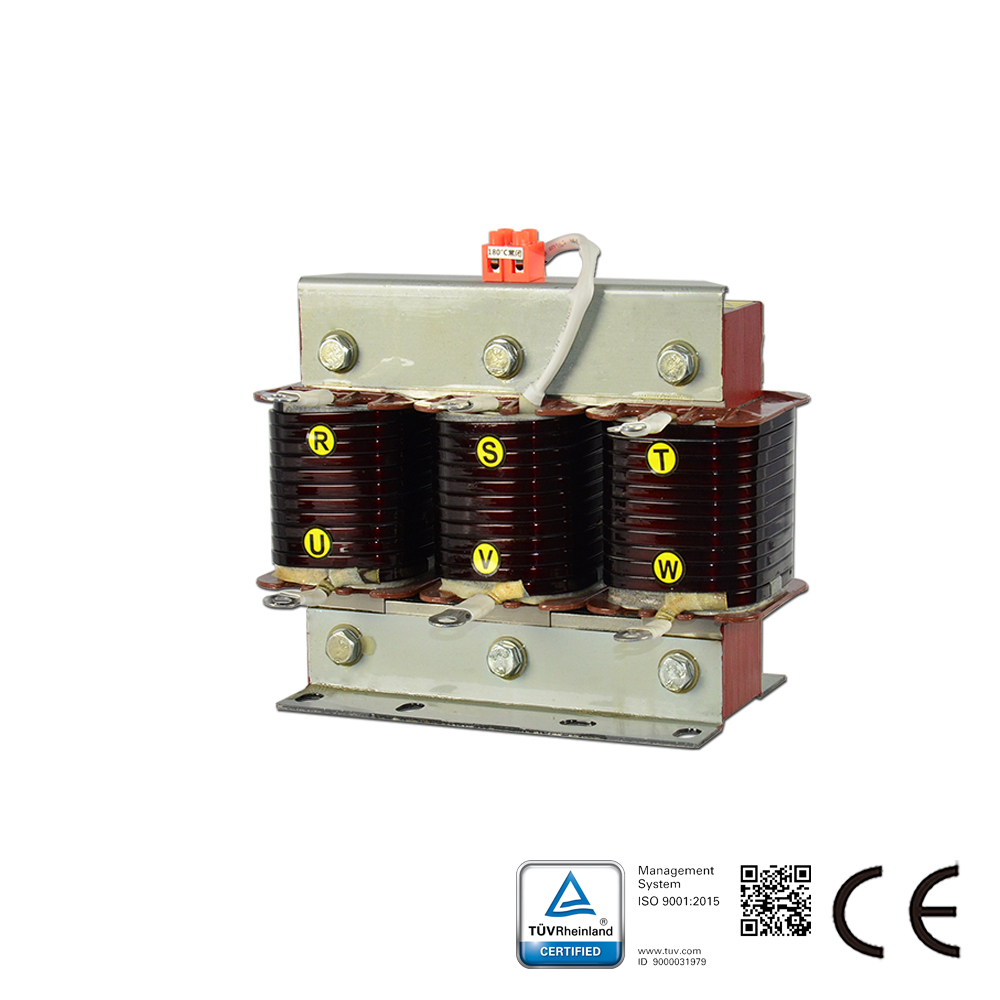

解諧電抗器，補償電抗器容量20kvar， 480V, 電抗率 7%

型號：SKS-DKR20-400V/P7-3

解諧電抗器簡述：解諧電抗器，因現代電力電子設備的大量使用而產生非線性電流，所產生的諧波影響電網並加重電網污染，並導致電容器、變壓器及傳輸設備產生嚴重干擾。諧振及電壓畸變還會造成供用電事故，解諧電抗器的作用在於改善與避免諧波電流的危害。該系列產品用於低壓無功補償中，與電容器串聯使用。電容器串聯解諧電抗器後，諧振頻率低於系統最低（一般為5次及7次），使其在工頻下呈容性，從而防止併聯諧振及無放大諧波電流之慮。解諧電抗器亦稱補償電抗器。

產品或解決方案諮詢

線上對話

瀏覽次數：81

AC/DC	AC
電感量(mH)	2.567
額定電壓範圍(V)	480
相數	三相
容量(kvar)	20
工作頻率	50Hz
電抗率	7%

產品詳情

解諧電抗器簡述：

解諧電抗器，因現代電力電子設備的大量使用而產生非線性電流，所產生的諧波影響電網並加重電網污染，並導致電容器、變壓器及傳輸設備產生嚴重干擾。諧振及電壓畸變還會造成供用電事故，解諧電抗器的作用在於改善與避免諧波電流的危害。該系列產品用於低壓無功補償中，與電容器串聯使用。電容器串聯解諧電抗器後，諧振頻率低於系統最低（一般為5次及7次），使其在工頻下呈容性，從而防止併聯諧振及無放大諧波電流之慮。解諧電抗器亦稱補償電抗器。

功能和特點

解諧電抗器的特點：
1.解諧電抗器低損耗，高抗諧波能力。高線性以免過載時電磁飽和，低噪音，安裝方便，環保特性，使用壽命長，帶溫度控制保護。
2.電抗器鐵芯採用優質的冷軋低損耗矽鋼片，芯柱採用多分散式氣隙，減小漏磁，減小損耗。
3.線圈採用優質的杜邦NOMEX紙包紮的銅線繞製，耐溫等級高，絕緣強度好，繞製時排列整齊，外觀不僅美觀而且散熱好。
4.電抗器的線圈和鐵芯組裝成一體後，經過預烘去潮→真空浸漬→高溫固化→修正這一工藝流程，採用H級浸漬漆，使電抗器的線圈和鐵芯牢固結合成一體，不但大大減小了運行時的噪音，而且具有極高的耐熱等級，可確保電抗器在高溫下亦能安全無噪音地運行。
5.電抗器芯柱採用無磁性材料固定鐵芯，確保電抗器具有較高的品質因數和較低的溫升。

解諧電抗器的檢測標準：
1.額定工作電壓：DC500V-DC1200V
2.抗電強度：鐵芯-繞組3000VAC/50HZ/5mA,10S無飛弧擊穿
3.絕緣電阻：鐵芯-繞組1000VDCΩ,絕緣阻值≥100MΩ
4.電抗器噪音：小於65dB(與電抗器水平距離1米處測試）；
5.產品執行標準：GB19212.1-2008 GB19212.21-2007 GB1094.6-2011
